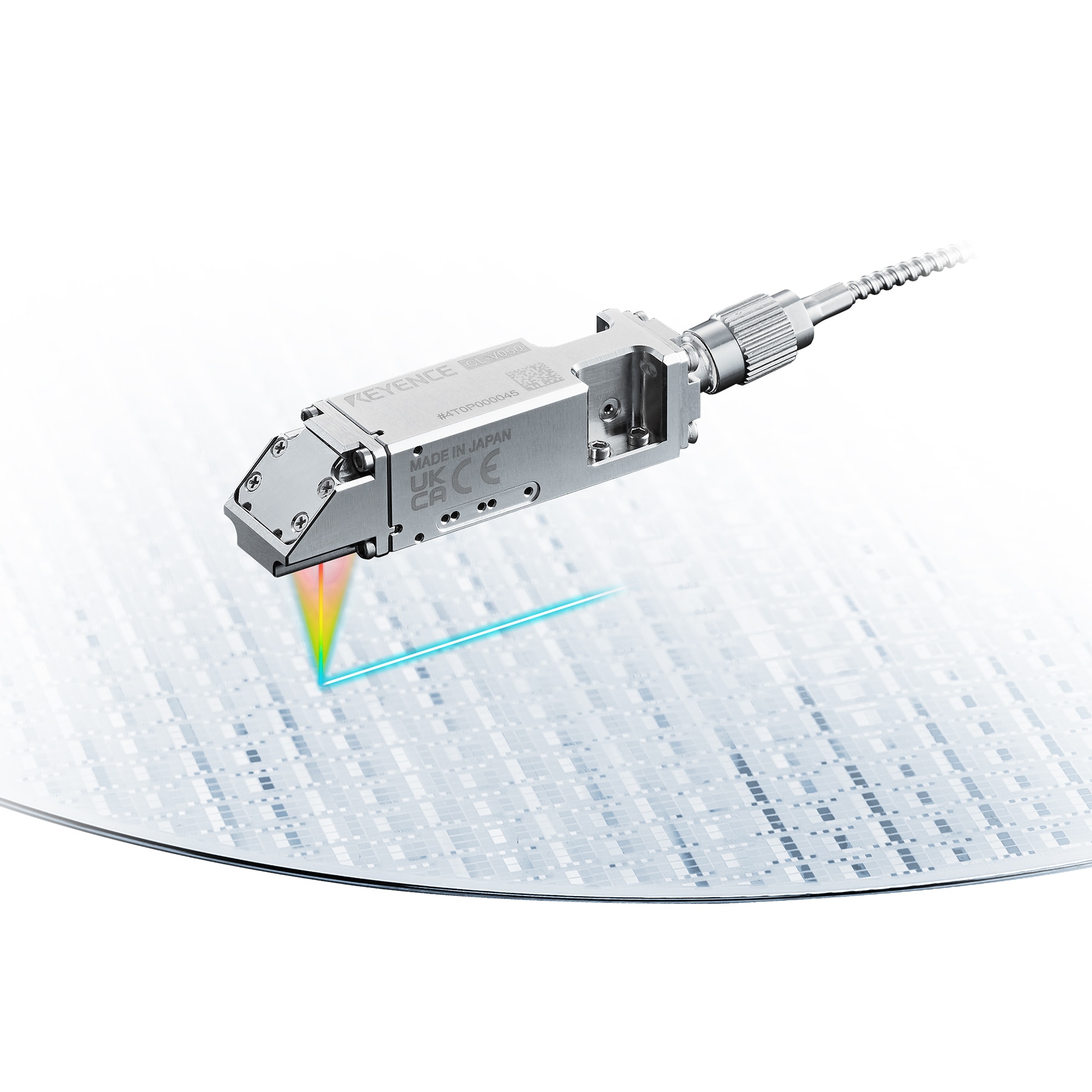

彩色共焦雷射位移計 CL-3000 系列

超小型、耐環境、高精度

可對所有目標物進行高精度量測，感測頭設置、程式設定也很簡單。CL-3000 為不受設置方法、場所、用途限制的超小型彩色共焦雷射位移計，因應「提高品質」「防止不良品流出」「提升良率」等製造課題，能提高品質檢查的可靠性。

  • 超小型、輕量
  • 耐環境性能高
  • 不受材質、外觀限制 高精度量測 超小型 彩色共焦雷射位移計

CL-3000 系列 - 彩色共焦雷射位移計

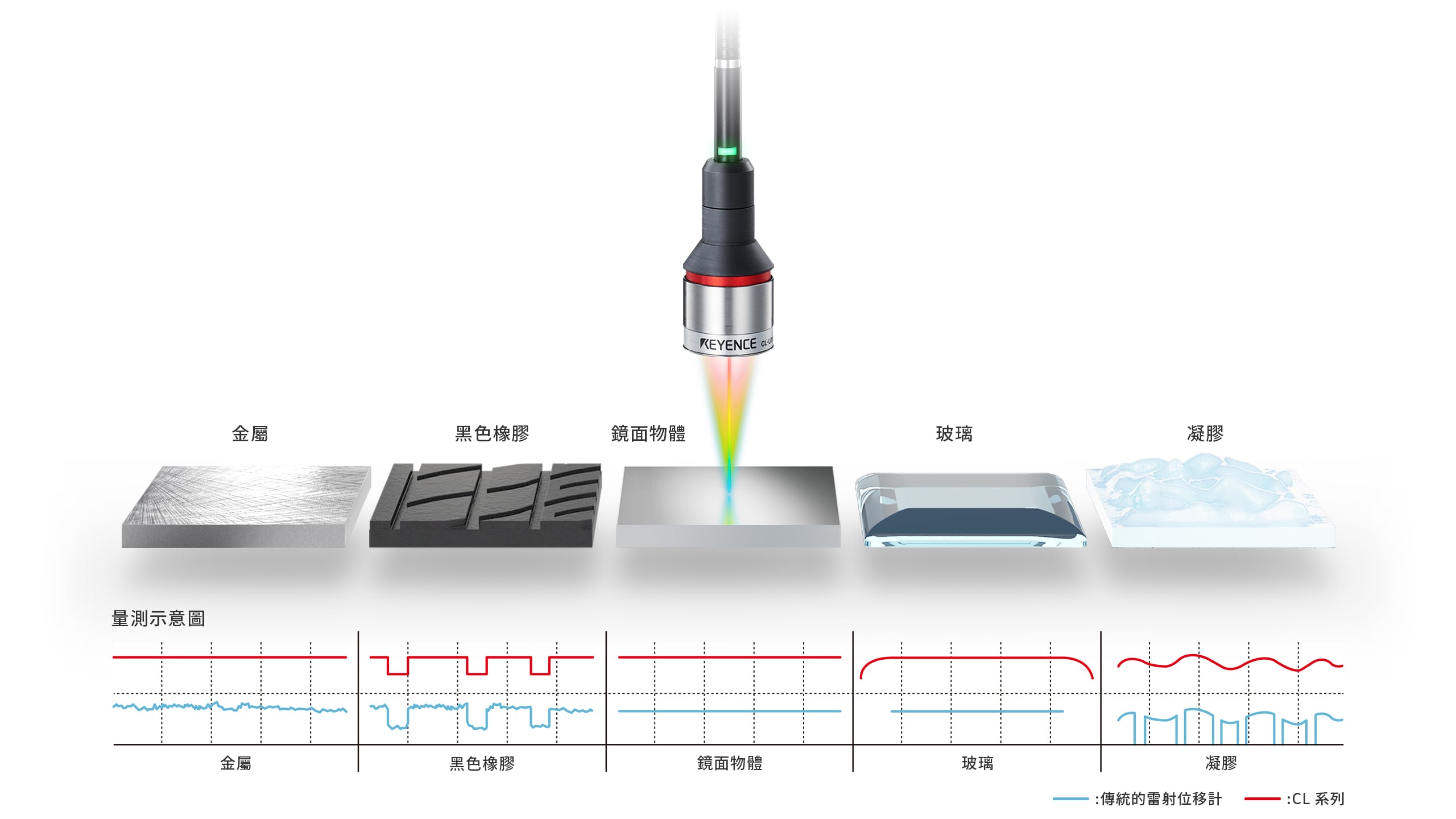

CL-3000 系列為單點雷射位移感測器，採用彩色共焦原理，可在深色橡膠至透明薄膜等多種材料上進行高精度量測，無需調整安裝或參數。感測頭僅含鏡頭，體積小、重量輕，適合狹小空間或機器人應用；電子元件與測量區分離，確保結果不受熱源或電氣雜訊影響。具備四點訊號處理與光軸校正功能，可用於位置與厚度檢測，並能精確測量曲面、不平整或粗糙表面。

產品應用

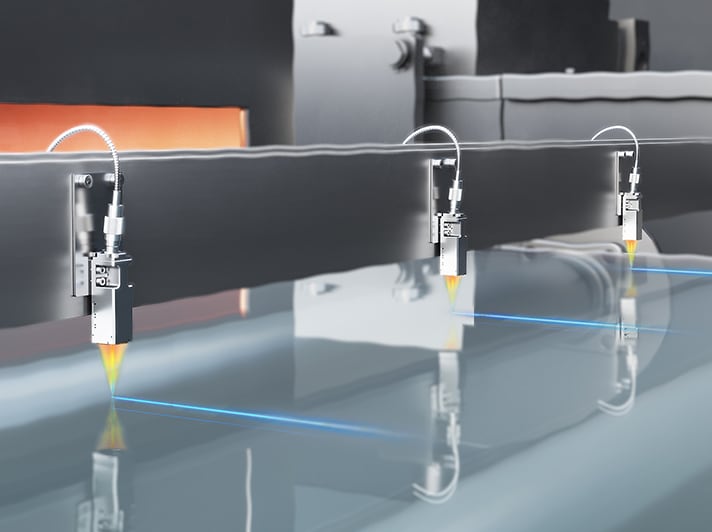

  • 玻璃

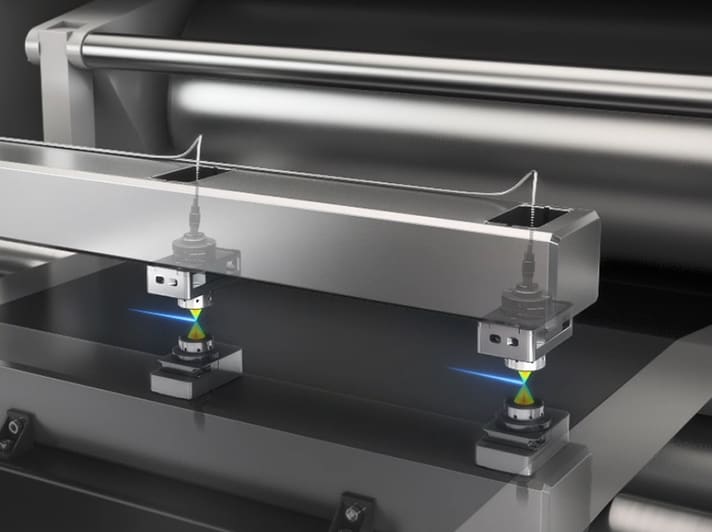

  • 鋰離子電池的電極厚度量測

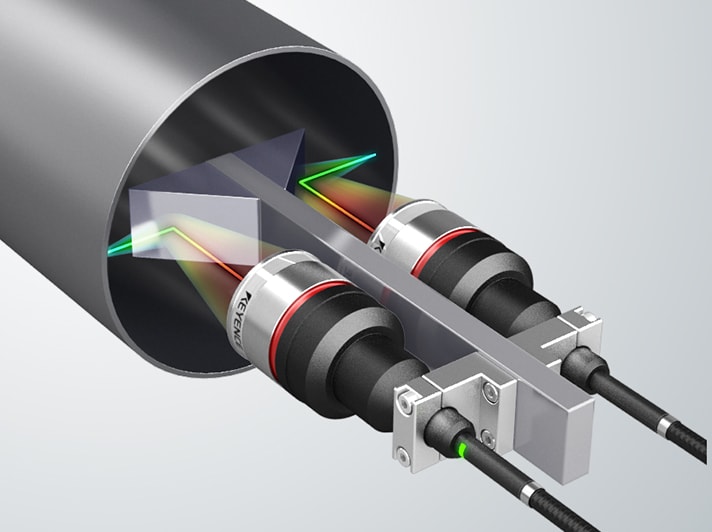

  • 量測管子的內徑

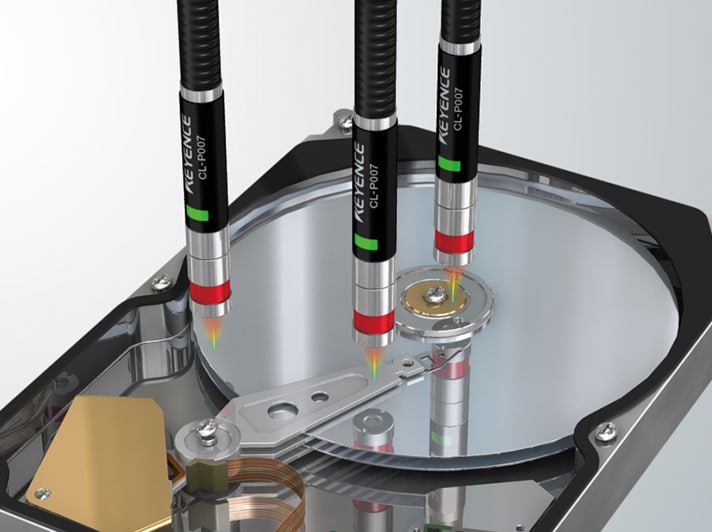

  • HDD馬達的偏擺、量測頭高度量測

產品應用

產品特性

超小型感測頭，不受安裝空間限制

超小型、輕量
產品陣容新增業界最小的φ8 mm超小型感測頭。過去放棄安裝的部位、並列安裝等等限制不復存在。

實現超小型化，大小僅有以往的 1/50

與以往的 體積比1/50

  • 1
    以往的雷射位移計
  • 2
    ?8 小型感測頭

支援 4 種方向直角式模組［CL-V020/V050］

支援 4 個方向

以小型感測頭，實現同級最大的量測範圍 *

150 mm±35 mm

* 白色共焦型雷射位移計?

超耐環境性能

200°C 的高溫以及超高真空環境下也可量測?

支援超高真空 *

不使用有機類黏著劑

CL-V020/V050 在真空裝置內使用，因此感測頭內不使用有機類黏著劑?
SUS304 感測頭的內部?jī)H有鏡頭，將釋氣的產生降低至極限?並且，支援低濕度、低露點的乾式無塵室?

* 白色共焦型雷射位移計?

同級首創 耐熱 200°C

CL-V020/V050 採用獨家的特殊彈簧結構，在 200°C 的高溫下光學系統也不會變化，不會發生性能降低?即使在溫度變化較大的環境也能使用?

令人放心的防塵、防水性能 IP67 *

鏡頭面若沾附水或油，會因?yàn)楣饩€折射導致量測不穩定?

具備高防水性能，在加工現場等飛沫容易潑濺的場所也能安心使用?

* CL-V020/V050、CL-S015/CL-PT010 除外?

不受材質、外觀限制，高精度量測 超小型彩色共焦雷射位移計
